智能提升机

诺力顿NOLD智能提升机

诺力顿NOLD智能提升机

品  牌:诺力顿NOLD

型  号:NOLD智能提升机

规  格:80kg~600kg

公司名称:诺力顿NOLD智能提升机

保质周期:18个月

价  格: ¥电议 /台

  • 诺力顿NOLD智能提升机



      烟台开发区龙海起重工具有限公司销售诺力顿NOLD智能提升机,是由伺服驱动器、伺服电机、减速机、传感器及相关结构件等组成,并由微处理器控制,符合人体工程学的物料搬运设备。


    产品说明

    诺力顿NOLD智能提升机介绍:

    * 诺力顿NOLD智能提升机具有易操作、精度高、智能化、速度可控及安全可靠等特点。

    * 诺力顿NOLD智能提升机安全防护装置:限制运动行程的限位开关、钢丝绳放松装置、防止设备超载装置和强制冷却装置等。

    * 诺力顿NOLD智能提升机具有悬浮特性,在此模式下,可通过向负载施加一个向上或向下的外力来提升或下降负载(施加的力越大,负载移动速度越大)

    * 诺力顿NOLD智能提升机采用悬浮卸载模式,在悬浮模式的基础上增加的,此功能可实现悬浮模式无法在斜面上平稳装配的缺陷。

    * 诺力顿NOLD智能提升机还具备自动悬浮模式、码垛功能等,并在手柄上设急停按钮,确保工作中的安全。

    * 诺力顿NOLD智能提升机可功能切换,可在锁止模式、手握模式和悬浮模式三种模式下切换工作。

    诺力顿NOLD智能提升机组成

    诺力顿NOLD智能提升机由主机、弹簧线组件和同轴滑动手柄组成:

    【主机】由伺服驱动器、伺服电机、减速机、传感器及主控板等组成,主要为设备提供准确的控制、提升所需的动力及信号处理。

    【弹簧线组件】弹簧线的作用是在主控与手柄之间传输信号,传输的信号包括提升方向、提升速度、急停信号机故障信号等

    【同轴滑动手柄】手柄的组成包括手柄控制板、显示板、手柄滑环、差动传感器、红外传感器等。手柄是操作员与提升设备之间的主要接口,用户通过手柄控制设备的升降,同时同步显示屏获取相应的信息。



    实物图片

    诺力顿NOLD智能提升机实物:

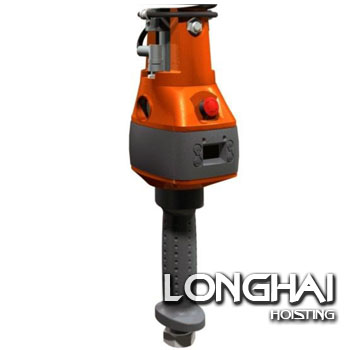

    以下为诺力顿NOLD智能提升机实物展示,智能提升机手柄可根据不同的工位需求选择,如无极变速手柄、远程安装滑动手柄和H360滑环等。

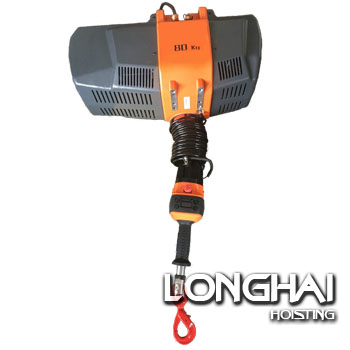

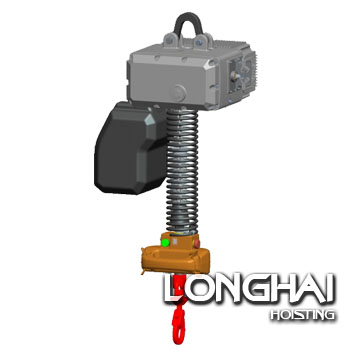

    诺力顿NOLD智能提升机实物 诺力顿NOLD智能提升机实物 诺力顿NOLD智能提升机实物
    200kg智能提升机NOLD-IL200 600kg智能提升机NOLD-IL200 200kg智能提升机(全触控手柄+H360滑环)



    使用案例

    诺力顿NOLD智能提升机应用:

    因智能提升机具有悬浮功能可双手自由无阻力的操作,适用于汽车行业(如车门安装、发动机、变速箱、新能源电池组装等)、精加工、机械制造加工、能源行业、重复性高的搬运工具、锂电池模组搬运、产品零部件组装及仓库装卸等场合。

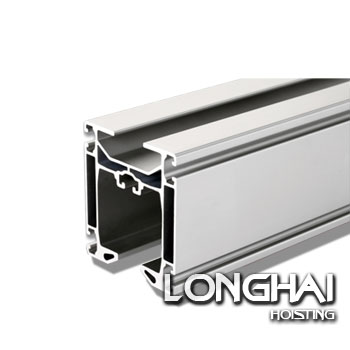

    下图是诺力顿NOLD智能提升机配合铝合金轨道以及折臂吊使用案例:

    诺力顿NOLD智能提升机应用



    操作视频

    诺力顿NOLD智能提升机视频:

    该视频为诺力顿NOLD智能提升机操作视频,可从视频中看出使用智能提升机是如何轻松的提升移动重物,若视频不能正常播放请与我公司相关人员联系。

    相关资料:
  • 1


    诺力顿NOLD智能提升机主要部件参数:



    型号 NOLD-IL80 NOLD-IL200 NOLD-IL300 NOLD-IL600
    伺服驱动器 台达(0.75KW) 台达(1.5KW) 台达(2KW) 台达(2KW)
    伺服电机 台达(0.75KW) 台达(1.5KW) 台达(2KW) 台达(2KW)
    减速机 行星减速机 行星减速机 行星减速机 行星减速机
    快关电源 LRE-100-24
    (MEAN WELL)
    LRE-100-24
    (MEAN WELL)
    LRE-100-24
    (MEAN WELL)
    LRE-100-24
    (MEAN WELL)



    型号 NOLD-IL80 NOLD-IL200 NOLD-IL300 NOLD-IL600
    载荷(kg) 80 200 300 600
    手握模式大的提升速度空载(m/min) 40 30 15 7.5
    手握模式大的提升速度满载(m/min) 30 23 12.8 6.8
    悬浮模式大的提升速度空载(m/min) 36 27 13.5 6.75
    悬浮模式大的提升速度满载(m/min) 27 20.7 12.15 6.08
    提升高度(m) 3.50 3.50 3.50 1.50
    主电源(VAC) 单相电200~230V 单相电200~230V 三相电200~230V 三相电200~230V
    主电源频率(HZ) 50HZ 50HZ 50HZ 50HZ
    电流(A) 10 12 15 15
    提升介质(不锈钢钢丝绳) Ø5.00mm
    *美标
    Ø5.00mm
    *美标
    Ø5.00mm
    *美标
    Ø5.00mm
    *美标
    工作环境温度范围 -10-60℃ -10-60℃ -10-60℃ -10-60℃
    工作环境湿度范围(无凝结) 0-93% 0-93% 0-93% 0-93%
    软限位
    重量显示精度(kg) 1%*额定负载 1%*额定负载 1%*额定负载 1%*额定负载
    冷却方式 自然风 自然风或强迫风 自然风或强迫风 自然风或强迫风

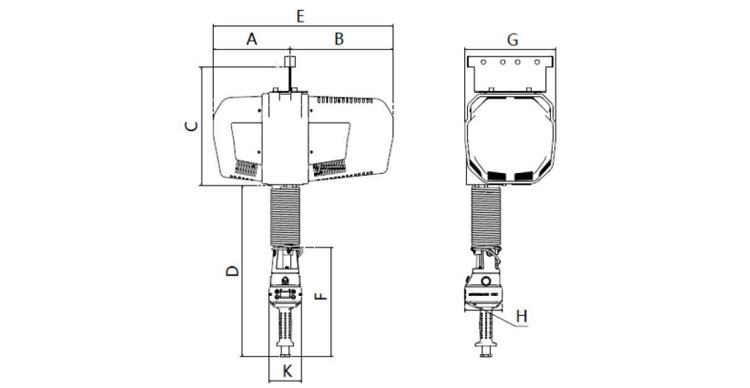

    诺力顿NOLD智能提升机尺寸

    型号 A(mm) B(mm) C(mm) D(mm) E(mm) F(mm) G(mm) H(mm) K(mm)
    NOLD-IL80 285 384 450 600-4100 669 408 336 141 122
    NOLD-IL200 285 384 450 600-4100 669 408 336 141 122
    NOLD-IL300 285 384 450 600-4100 669 408 336 141 122
    NOLD-IL600 285 384 450 600-2100 669 408 336 141 122

    2
    诺力顿NOLD智能提升机产品保质周期为18个月,在正常使用情况下保质期内出现任何质量问题免费调换,非质量问题收费维修。
