诺力顿智能提升机安装说明

诺力顿智能提升机安装说明

品  牌:诺力顿NOLD

型  号:NOLD智能提升机

规  格:80kg~600kg

公司名称:诺力顿NOLD

保质周期:18个月

价  格: ¥电议 /台

  • (一)设备开箱检查:装箱清单在随箱体内

    确认包装箱体是否变形、开裂等,确认显示正常后,使用十字螺丝刀打开箱体上盖;
    对照装箱清单清点随箱零部件,确认无误后签字确认,抽调安装箱体中间隔板,取出只能提升装置及其他配件,确认智能提升装置及其他配件完好无损;
    若检查箱体损坏,或者开箱后核对装箱清单有误,运输过程中零件丢失,请立即联系我们

    (二)设备安装

    1、滑轮小车安装

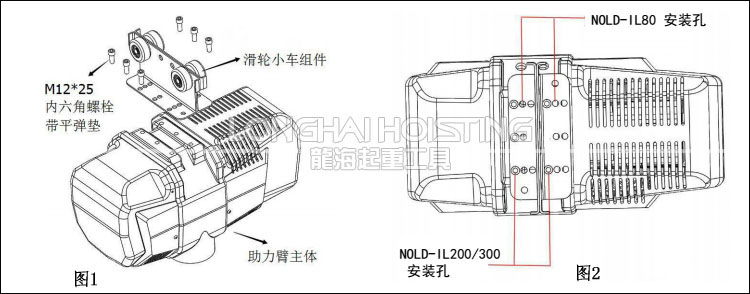

    图1所示安装滑轮小车:零件包含滑轮小车组件1个(自带4个尼龙滑轮),M12*25内六角螺栓6个,加平弹垫,(螺栓国标号GB/T70.1-2000,强度等级12.9),安装螺栓使用扭力在300N/M
    【注意】安装孔位根据所选用型号不同,其安装孔位不同,如下图2

    诺力顿智能提升机安装说明图


    2、悬挂智能提升机

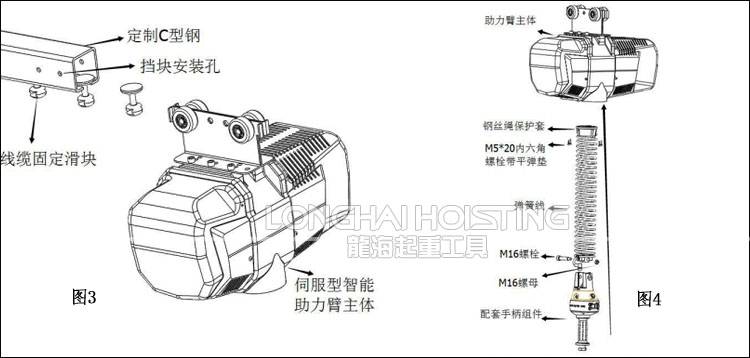

    滑轮小车安装完毕后,将智能提升装置主体及配备的线缆固定滑块安装到预定轨道中,如图3
    【注意】智能提升机主体自带电源线朝向定制C型钢梁/悬臂梁的电源进线方向,
    悬挂上智能提升机后马上安装配备的挡块;(具体安装方式视现场方案进行相应调整)
    在定制轨道上全程运动智能提升装置主体组件,检查滑轮小车在轨道中运行平稳;

    诺力顿智能提升机安装说明



    3、安装钢丝绳组件

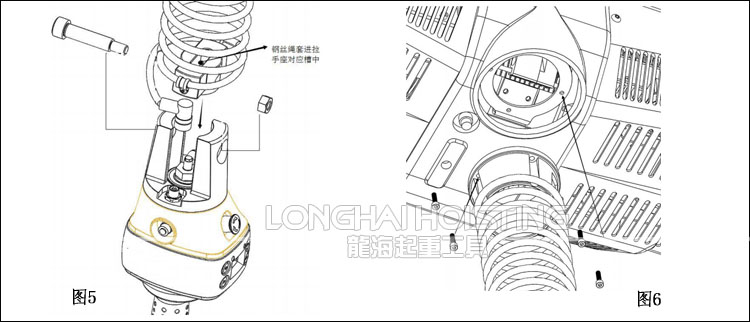

    如图4、图5、图6所示,安装弹簧线和手柄组件
    安装钢丝绳保护套,安装位置如图7所示,注意安装时将钢丝绳拉出穿过钢丝绳保护套;
    装手柄组件,如图5所示,注意安装时将M16螺栓穿进钢丝绳端部扣;确认安装好后
    零件包含:钢丝绳保护套1个,M5*20内六角螺栓4个,加平弹垫,线扣4个,(M4*10十字螺丝4个,拉手座1个以上部件已经安装好),MSB16-80内六角螺栓1个,KNTR-12螺母1个,弹簧线1根)

    诺力顿智能提升机安装说明



    4、接线方式

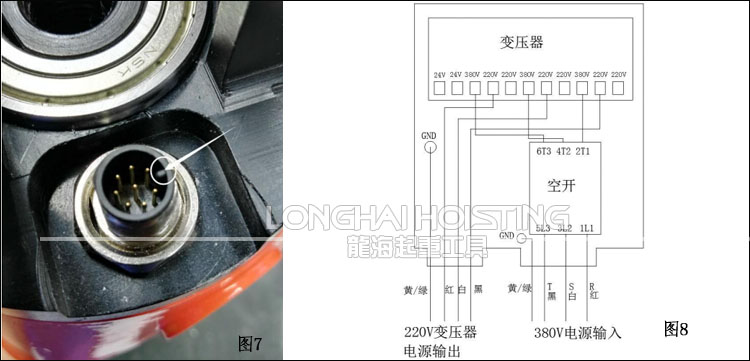

    注意弹簧线与主机和手柄端相连接的时候端头防呆口位置,如图7
    300kg以上的智能提升装置接线原理如图8。
    【注意】通电前请确认是对应电源相数,接通电源前,请确认智能提升装置手柄上的急停按钮处于工作状态(按压状态);

    诺力顿智能提升机安装说明
