VLBG螺栓型旋转吊环

VLBG螺栓型旋转吊环

品　　牌：德国RUD路德

型　　号：VLBG

规　　格：0.3吨~20吨

公司名称：德国路德RUD

保质周期：12个月

价　　格： ¥电议 /台

  • VLBG螺栓型旋转吊环
    产品说明
    *VLBG螺栓型旋转吊环属于德国路德（RUD）品牌产品，属于螺栓型吊环系列产品。
    *VLBG旋转吊环使用RUD通用螺栓和螺母
    *VLBG螺栓型旋转吊环通用内外六角螺栓；
    *螺栓型旋转吊环表面处理：CORRUD – DT；
    *VLBG旋转吊环螺栓与其他部分固定在一起，替换时必须选用相同质量等级的螺栓；
    *VLBG旋转吊环螺栓顶部标识有：RUD（制造商），螺纹规格及质量等级；
    * VLBG螺栓型吊环必须垂直安装于工作平面上，且结合面须平整，结合须紧密；
    *螺栓型吊环必须至拉伸方向，并保持自由转动，避免与尖棱物体接触；

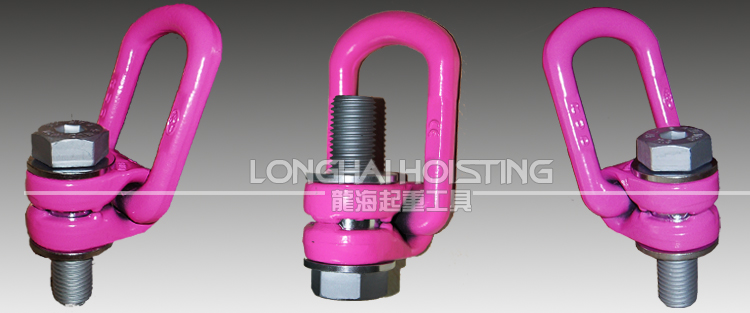

    VLBG螺栓型旋转吊环图片

    使用案例

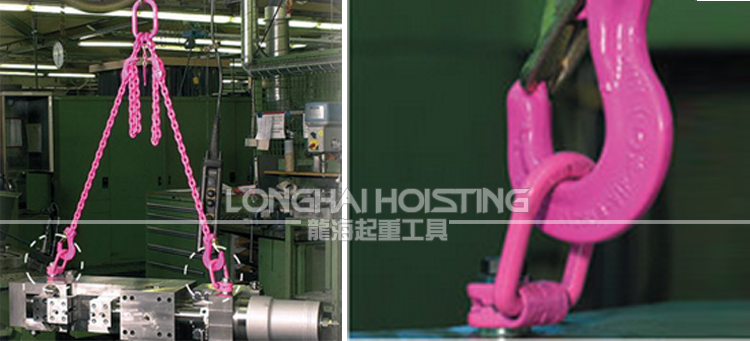

    VLBG螺栓型吊环使用案例

    操作视频

  • 螺栓型旋转吊环

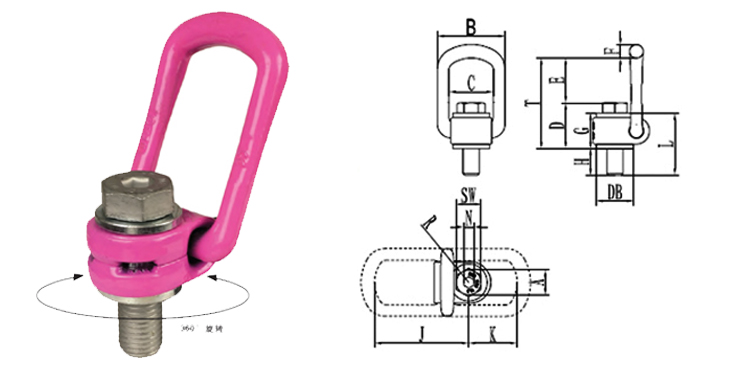

    技术参数

    型号 WLL(t) A B C D E F G H J K L M N SW R T DB 重量kg 扭矩
    Nm
    VLBG0.3tM8 0.3 30 54 34 35 40 10 29 11 75 45 40 8 5 13 32 75  24 0.3 30
    VLBG 0.63t M10 0.63 30 54 34 36 39 10 29 16 75 45 45 10 6 17 32 75  24 0.32 60
    VLBG1tM12 1 32 54 34 37 38 10 29 21 75 45 50 12 8 19 32 75  26 0.33 100
    VLBG 1.2tM14 1.2 33 56 36 46 39 13.5 36 – 86 47 – 16 10 24 38 85  30 0.55 120
    VLBG 1.5tM16 1.5 33 56 36 46 39 13.5 36 24 87 47 60 16 10 24 38 85  30 0.55 150
    VLBG 2.0tM18 1.3 50 82 54 55 55 16.5 43 – 113 64 – 20 12 30 48 110  45 1.3 200
    VLBG 2.5tM20 2.5 50 82< 54 55 55 16.5 43 32 113 64 75 20 12 30 48 110  45 1.3 250
    VLBG4tM24 4 50 82 54 58 66 18 43 37 130 78 80 24 14 36 48 125  45 1.5 400
    VLBG4tM27 4 60 103 65 78 69 22.5 61 39 151 80 100 27 – 41 67 147  60 3.1 400
    VLBG5tM30 5 60 103 65 80 67 22.5 61 49 151 80 110 30 17 46 67 147  60 3.1 500
    VLBG7tM36 7 60 103 65 72 74 22.5 55 52 151 80 107 36 – 55 67 146  60 3.3 700
    VLBG7tM36 8 77 122 82 100 97 26.5 77 63 205 110 140 36 22 55 85> 197  70 5.8 800
    VLBG 10tM42 10 77 122 82 103 94 26.5 77 73 205 110 150 42 24 65 85 197  70 6.4 1000
    VLBG 15tM42 15 95 156 100 113 109 36 87 63 230 130 150 42 24 65 100 222  85 11.2 1500
    VLBG 20tM48 20 95 156 100 117 105 36 87 73 230 130< 160 48 27 75 100 222  95 11.6 2000
    VLBG1t 1/2″-13UNC 1 2 54 34 38 37 10 29 22 75 45 51 1/2″ – 3/4″ 32 75  26 0.33 100
    VLBG 1.5t 5/8″-11UNC 1.5 33 56 3 47 38 13.5 36 24 87 47 60 5/8″ – 15/16″ 38 85  30 0.55 150
    VLBG 2.5t 3/4″-10UNC 2.5 50 82 54 56 54 16.5 43 28 113 64 71 3/4″ – 11/8″ 48 110  45 1.3 250
    VLBG 2.5t 7/8″-9UNC 2.5 50 82 54 58 52 16.5 43 27 113 64 70 7/8″ – 1 5/16″ 48 110  45 1.3 300
    VLBG 4t1″-8UNC 4 50 82 54 61 64 16.5 43 41 130 78 84 1″ – 11/2″ 48 125  45 1.5 400
    VLBG5t 1 1/4″-7UNC 5 60 103 65 80 64 22.5 61 41 151 80 102 1 1/4″ – 1 7/8″ 67 147  60 3.3 500

    保质承诺
    VLBG螺栓型旋转吊环属于德国路德（RUD）品牌产品、原装进口，凡客户从我公司定购此品牌产品如收到货物时发现有假货仿货均以10倍金额赔偿。
