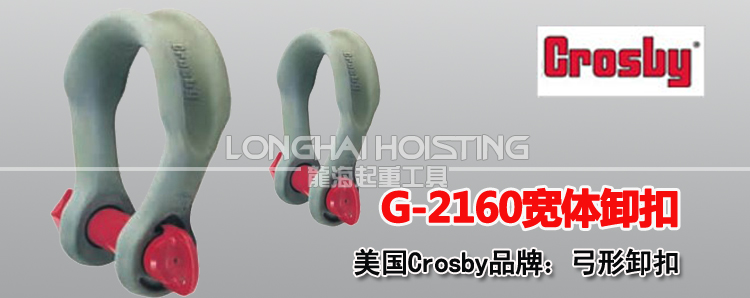

Crosby宽体卸扣G-2160

Crosby宽体卸扣G-2160

品  牌:美国科索比Crosby

型  号:G-2160/S-2160

规  格:7吨-300吨

公司名称:美国Crosby

保质周期:12个月

价  格: ¥电议 /台

  • Crosby宽体卸扣G-2160

    产品说明
    *G-2160宽体卸扣(高强度卸扣),属于美国Crosby科索比吊索具品牌产品。
    *Crosby宽体卸扣G-2160采用宽体设计:锻制合金钢件的载重量为 30 至 300 公吨。 合金铸钢的载重量为 400 至 1550 公吨
    *G-2160宽体弓形卸扣可用于连接高强度合成纤维吊网、高强度合成纤维圆形吊索或钢丝绳吊索
    *G-2160卸扣的环和栓经过了无机锌硅酸涂料处理,所有栓都经过无机锌硅酸涂料处理,涂层为红色(S-2160 卸扣涂为红色)

  • G-2160宽体卸扣尺寸


    技术参数

    工作载荷(t) G-2160 S-2160 重量(ibs) 尺寸(in)
    A B +/_
    .25
    C D+/_
    .02
    E G H J K P R
    7 1021256 1021548 4.0 4.14 1.25 .69 .88 1.82 1.25 3.56 1.60 1.25 4.10 5.87
    12.5 1021265 1021557 10 5.38 1.69 .92 1.13 2.38 1.37 4.63 2.13 1.63 5.51 7.63
    18 1021274 1021566 15 6.69 2.03 1.16 1.38 2.69 1.50 5.81 2.50 2.00 6.76 9.38
    30 1021283 1021575 25 7.69 2.37 1.38 1.63 3.50 1.75 6.94 3.13 2.50 8.50 11.38
    40 1021285 1021584 35 9.28 2.88 1.69 2.00 4.00 2.31 8.06 3.75 3.00 10.62 13.62
    55 1021287 1021593 71 10.36 3.25 2.00 2.25 4.63 2.63 9.36 4.50 3.50 12.26 15.63
    †75 1021290 100 14.37 4.13 2.12 2.75 5.00 2.50 11.53 4.75 3.64 12.28 18.41
    †125 1021307 178 16.51 5.12 2.56 3.15 5.71 3.15 14.36 5.91 4.33 14.96 22.65
    †200 1021316 500 20.67 5.91 3.35 4.12 7.28 4.33 18.90 8.07 5.41 19.49 29.82
    †300 1021325 835 24.20 7.38 4.00 5.25 9.25 5.38 23.63 10.38 6.31 23.38 37.26
    400 1021334 1103 30.27 8.66 5.16 6.30 11.81 6.30 22.64 12.60 7.28 27.17 38.78
    500 1021343 1433 33.35 9.84 5.73 7.09 13.39 6.69 24.81 13.39 8.86 31.10 42.72
    600 1021352 1897 36.02 10.83 6.23 7.87 15.50 7.28 27.56 14.57 9.74 34.06 47.24
    700 1021361 2585 38.91 11.81 6.59 8.46 14.80 7.87 28.94 15.75 10.63 37.01 50.18
    800 1021254 3075 41.66 12.80 7.30 9.06 16.54 8.27 29.53 16.54 10.92 38.39 52.09
    900 1021389 3720 43.73 13.78 7.78 9.84 16.93 8.66 29.82 17.32 11.52 40.35 54.04
    1000 1021370 4130 45.98 14.96 8.33 10.63 17.72 9.06 29.92 18.11 12.11 42.32 55.31
    1250 1021272 6310 49.86 16.93 9.15 11.81 21.00 10.43 36.61 20.87 12.70 46.26 65.35
    1550 1021281 8155 54.89 18.31 10.58 12.60 23.82 15.92 42.32 22.82 13.29 49.41 73.43

    备注:7-300吨级的产品,试验载荷是工作载荷的2倍,小的破断载荷是工作载荷的5倍;
    400-1550吨级的产品,试验载荷是工作载荷的1.33倍,使用载荷是工作载荷的4.5倍。

    保质承诺
    G-2160宽体卸扣属于美国Crosby科索比品牌,产品保质周期为12个月,原装进口,假一赔十,请放心选购!
