BMW-ED电动绞盘(200V)

BMW-ED电动绞盘(200V)

品  牌:日本Maxpull大力

型  号:BMW-ED型

规  格:三相200V

公司名称:マックスプル工業株式会社

保质周期:保质12个月

价  格: ¥电议 /台

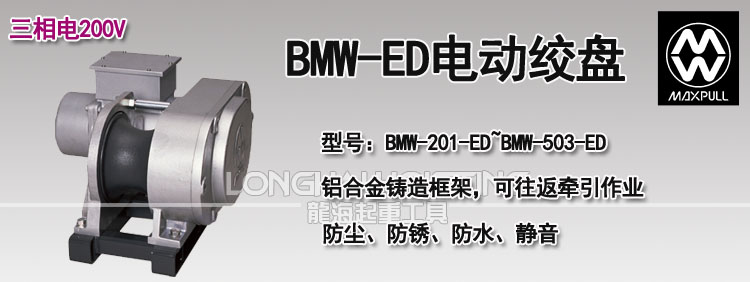

  • BMW-ED电动绞盘

      烟台开发区龙海起重工具有限公司销售:日本大力MAXPULL WINCH品牌,BMW-ED型电动绞盘,采用内置电机三相电200V。该品牌公司成立于1977年,一直追求产品的安全性,耐用性和紧凑性,使用寿命长,应用领域广泛。

    产品说明
    BMW-ED型大力Maxpull电动绞盘特点:
    * 配有绞盘鼓的环形电动绞车,可有效地进行牵引作业。
    * 以准确计算出的相对于滚筒中心的倾斜角度将钢丝绳牢固地拧紧。
    * 滚筒是鼓形的,朝向滚筒中心的倾斜角度会拉紧电线,以防止电线松动或打滑
    * 所使用的钢丝绳的长度没有限制,只要不超过电动机的负载能力即可。
    * 由于内置有内置电机,因此结构紧凑且设计出色,可以放心使用,以防雨,风和灰尘。
    * 可用于工业三相200V。

    使用案例
    BMW-ED型大力Maxpull电动绞盘应用实例:

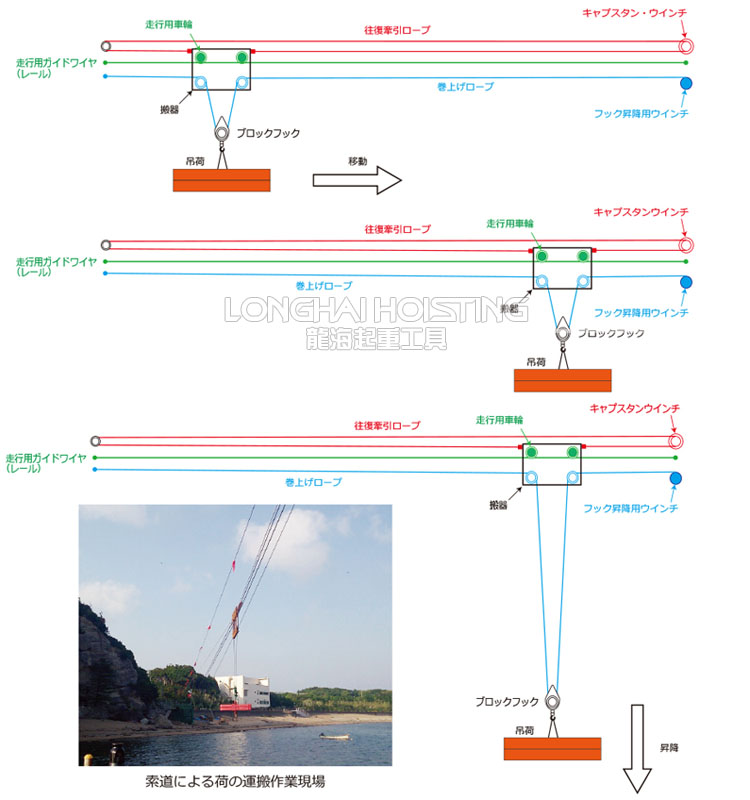

    示例:通过索道承载货物
    ①绞车使行进的钢丝绳上的托架左右移动。
    ②操作绞盘绞车时,如果吊钩电动绞车的起重绳没有卷起或放下,则起重吊钩和悬吊物将以相同的高度运行
    ③托架到达指定的接收位置。 到时,请卸下吊钩起重绞车的起重绳,降低悬吊的负载,然后将其卸下。

    BMW-ED型电动绞盘应用

  • 型号 BMW-201-ED BMW-202-ED BMW-203-ED
    频率 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
    载重 120kgf 100kgf 200kgf 160kgf 300kgf 240kgf
    卷上速度 15.7m/min 18.7m/min 9.8m/min 11.7m/min 6.4m/min 7.6m/min
    适用钢丝绳 Ø6mm(6×24)JIS规格 Ø6mm(6×24)JIS规格 Ø6mm(6×24)JIS规格
    减速比 1/40.3 1/64.5 1/99
    马达形式 全闭自冷形:内置马达 全闭自冷形:内置马达 全闭自冷形:内置马达
    输出功率 0.4kw 0.4kw 0.4kw
    极数 4P 4P 4P
    电压电流 三相AC200V 50Hz 2.2A 三相AC200V 60Hz 1.9A 三相AC200V 50Hz 2.2A 三相AC200V 60Hz 1.9A 三相AC200V 50Hz 2.2A 三相AC200V 60Hz 1.9A
    绝缘 B级 B级 B级
    制动 弹簧式电磁制动器 弹簧式电磁制动器 弹簧式电磁制动器
    制动率 150%以上 150%以上 150%以上
    负荷时间率 40%ED 40%ED 40%ED
    自重 48.3kg 48.6kg 50.5kg



    型号 BMW-301-ED BMW-302-ED BMW-303-ED
    频率 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
    载重 220kgf 190kgf 360kgf 300kgf 530kgf 440kgf
    卷上速度 15.7m/min 18.4m/min 9.6m/min 11.5m/min 6.5m/min 7.7m/min
    适用钢丝绳 Ø6mm(6×24)JIS规格 Ø6mm(6×24)JIS规格 Ø8mm(6×Fi(29))JIS规格
    减速比 1/40.3 1/64.5 1/99
    马达形式 全闭自冷形:内置马达 全闭自冷形:内置马达 全闭自冷形:内置马达
    输出功率 0.75kw 0.75kw 0.75kw
    极数 4P 4P 4P
    电压电流 三相AC200V 50Hz 3.6A 三相AC200V 60Hz 3.2A 三相AC200V 50Hz 3.6A 三相AC200V 60Hz 3.2A 三相AC200V 50Hz 3.6A 三相AC200V 60Hz 3.2A
    绝缘 B级 B级 B级
    制动 弹簧式电磁制动器 弹簧式电磁制动器 弹簧式电磁制动器
    制动率 150%以上 150%以上 150%以上
    负荷时间率 40%ED 40%ED 40%ED
    自重 49.4kg 49.7kg 51.0kg



    型号 BMW-401-ED BMW-402-ED BMW-403-ED
    频率 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
    载重 600kgf 500kgf 920kgf 760kgf 1000kgf 900kgf
    卷上速度 11.4m/min 13.7m/min 7.5m/min 8.9m/min 6.3m/min 7.6m/min
    适用钢丝绳 Ø9mm(6×Fi(29))JIS规格 Ø9mm(6×Fi(29))JIS规格 Ø9mm(6×Fi(29))JIS规格
    减速比 1/57.2 1/87.5 1/103.3
    马达形式 全闭自冷形:内置马达 全闭自冷形:内置马达 全闭自冷形:内置马达
    输出功率 1.5kw 1.5kw 1.5kw
    极数 4P 4P 4P
    电压电流 三相AC200V 50Hz 6.4A 三相AC200V 60Hz 5.9A 三相AC200V 50Hz 6.4A 三相AC200V 60Hz 5.9A 三相AC200V 50Hz 6.4A 三相AC200V 60Hz 5.9A
    绝缘 B级 B级 B级
    制动 弹簧式电磁制动器 弹簧式电磁制动器 弹簧式电磁制动器
    制动率 150%以上 150%以上 150%以上
    负荷时间率 40%ED 40%ED 40%ED
    自重 65.2kg 66.7kg 68.0kg



    型号 BMW-501-ED BMW-502-ED BMW-503-ED
    频率 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
    载重 900kgf 750kgf 1300kgf 1100kgf 1400kgf 1300kgf
    卷上速度 11.3m/min 13.6m/min 7.5m/min 9.0m/min 6.4m/min 7.6m/min
    适用钢丝绳 Ø9mm(6×Fi(29))JIS规格 Ø9mm(6×Fi(29))JIS规格 Ø9mm(6×Fi(29))JIS规格
    减速比 1/57.2 1/87.5 1/103.3
    马达形式 全闭自冷形:内置马达 全闭自冷形:内置马达 全闭自冷形:内置马达
    输出功率 2.2kw 2.2kw 2.2kw
    极数 4P 4P 4P
    电压电流 三相AC200V 50Hz 9.3A 三相AC200V 60Hz 8.5A 三相AC200V 50Hz 9.3A 三相AC200V 60Hz 8.5A 三相AC200V 50Hz 9.3A 三相AC200V 60Hz 8.5A
    绝缘 B级 B级 B级
    制动 弹簧式电磁制动器 弹簧式电磁制动器 弹簧式电磁制动器
    制动率 150%以上 150%以上 150%以上
    负荷时间率 40%ED 40%ED 40%ED
    自重 69.4kg 69.7kg 71.0kg

    保质承诺
    BMW-ED型大力Maxpull电动绞盘日本原装进口产品保质12个月,在保质周期内出现质量问题可免费调换配件,人为造成产品不能正常使用,我公司不承担免费调换配件或整机服务,可收费维修。
