分离式千斤顶

EC-H型OJ中空千斤顶(液压复位)

EC-H型OJ中空千斤顶(液压复位)

品  牌:日本O.J千斤顶

型  号:EC-H型

规  格:30吨~200吨

公司名称:株式会社大阪ジャッキ製作所

保质周期:保质12个月

价  格: ¥电议 /台

  • EC-H中空千斤顶

      EC-H型OJ中空千斤顶为日本大阪OSAKA JACK(OJ)千斤顶系列产品,该品牌公司创业于1946年,现由烟台开发区龙海起重工具有限公司销售。

    产品说明
    * EC-H型OJ中空千斤顶载荷30吨~200吨,工作压力72MPa,
    * 大阪OJ中空千斤顶采用双作用设计,液压复位,轻型紧凑型设计
    * EC-H型OJ中空千斤顶横向载荷是升力的1/20。

    * 大阪OJ中空千斤顶活塞滑动部分是铜合金,活塞杆是硬铬镀层,附有除去活塞杆上附着灰尘的防尘密封
    * EC-H型OJ中空千斤顶气缸和活塞是用SCM 435热处理的强力材料
    * 可定制带安全阀的型号,以便液压回位型千斤顶的回路不会关闭。

    EC-H型OJ中空千斤顶型号及应用:
    EC-H型OJ中空千斤顶的中心部有个贯穿的孔,多在原子能发电站,隧道施工、地下铁施工的PC施工方法中应用(可配电动泵使用)。

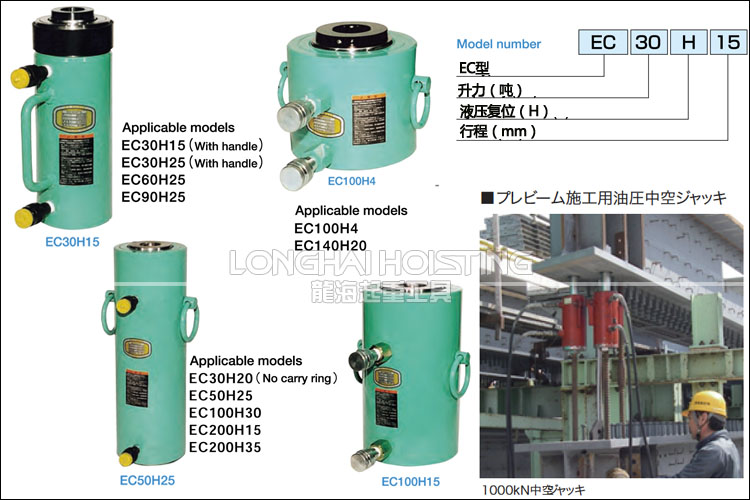

    EC-H型OJ中空千斤顶型号及应用

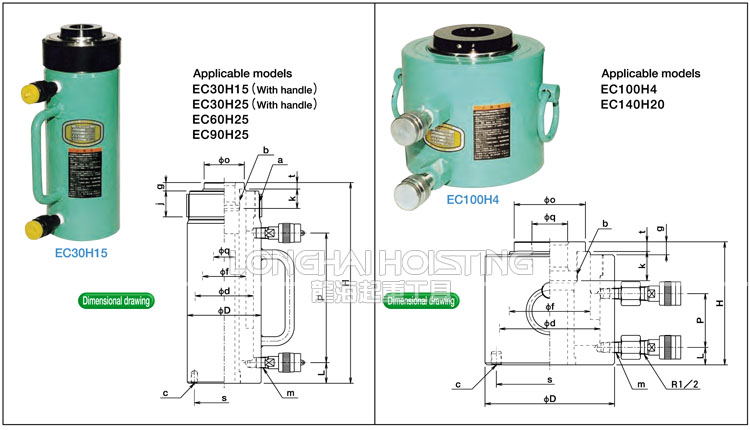

  • EC-H型OJ中空千斤顶尺寸

    型号 EC30H15 EC30H25 EC60H25 EC90H25 EC100H4 EC140H20
    升力 tf 30 60 90 100 140
    拉力 tf 18 30 45
    行程 mm 150 250 250 250 40 200
    低位高度 H mm 310 415 452 465 190 383
    油缸外径  D mm 114 163 193 200 253
    油缸内径 d mm 90 130 150 155 195
    中心孔的直径q mm 33 55 55 55 80
    承压面积 cm2 47.71 88.55 132.54 144.54 203.61
    需要油量 m& 716 1200 2220 3320 578 4080
    质量约 Kg 19 25 55 82 38 115
    颈部螺纹直接a mm M110×2 M160×3 M190×3
    颈部螺纹长度j mm 40 50 65
    活塞杆螺纹直接b mm M48×1.5 M78×2 M85×2 M85×2 M115×2
    活塞杆螺纹长度k mm 30 40 45 45 50
    基座螺纹直接c mm 4-M10×15 4-M12×24 4-M16×24 4-M16×17 4-M16×20
    s mm 92 135 160 165 210
    活塞杆之间f mm 67 105 120 125 160
    台座直接o mm 62 96 110 110 145
    t mm 10 12 15 15 18
    g mm 13 17 20 20 23
    接口螺纹 m NPT3/8
    到接口的高度 L mm 32 42 42 27 32
    接口之间的距离P mm 200 305 308 313 83 253
    使用泵 手动泵 TWAD-0.9 TWAD-1.3 TWAD-4 TWAD-0.9 TWAD-6
    电动泵 NEX-2 或 GH 1/2 GH 1 GH 1 GH 2
    附属接头 B-6JG +B-9J

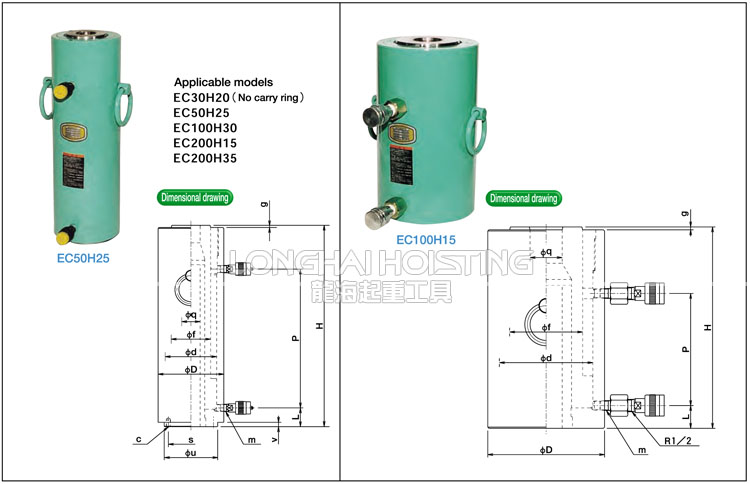

    EC-H型OJ中空千斤顶尺寸

    型号

    EC30H20

    EC50H25

    EC100H15

    EC100H30

    EC200H15

    EC200H35

    升力

    tf

    30

    50

    100

    200

    200

    行程

    mm

    200

    250

    150

    300

    150

    350

    低位高度 H

    mm

    360

    460

    345

    515

    390

    600

    油缸外径  D

    mm

    115

    150

    20

    270

    油缸内径 d

    mm

    90

    117.52

    160

    215

    中心孔的直径q

    mm

    33

    45

    55

    75

    承压面积

    cm2

    47.71

    77.30

    144.32

    284.51

    需要油量

    m&

    955

    1933

    2165

    4330

    4270

    9960

    质量约

    Kg

    23

    50

    70

    100

    145

    210

    基座螺纹直接c

    mm

    2-M10×12

    2-M10×15

    2-M12×15

    2-M16×32

    -0.2

    -0.3 u

    mm

    93

    122

    160

    205

    v



    10

    10

    10

    15

    s



    74

    103

    130

    165

    活塞杆之间f

    mm

    71

    90

    125

    165

    g

    mm

    2

    5

    5

    2

    接口螺纹 m

    NPT3/8

    到接口的高度 L

    mm

    35

    43

    39

    49

    68

    70

    接口之间的距离P

    mm

    245

    317

    192

    352

    207

    415

    使用泵

    手动泵

    TWAD-1.3

    TWAD-2.3

    TWAD-4

    TWAD-6或8

    电动泵

    NEX-2 或 GH 1/2

    GH 1

    GH 2,GH 3-T2

    GH 3,GH 5-T2

    附属接头

    B-6JG

    +B-9J,B-12J


    保质承诺
    EC-H型OJ中空千斤顶(液压复位)属于日本大阪OSAKA JACK(OJ)品牌,原装进口产品,保质12个月,凡客户从我公司定购此品牌产品如收到货物时发现有假货仿货均以100倍金额赔偿。
