当悬浮气垫搬运车工作时,气囊与地面之间会产生大约0.1mm的气膜,因此地面环境与气垫搬运车的使用是息息相关的,好的地面可以确保气垫搬运车正常运作,那什么样的地面适合,如果不适合我们该怎么处理呢?
是平滑无缝的连续面,一般应该为气垫搬运车准备如下两种地面之一:
1、混凝土地面:打磨光滑并做封闭处理,然后再表面涂一层薄的面漆,但不能涂防滑漆
2、涂层地面:如聚氨酯、环氧树脂等,用专门抹平机压实抹平
各种地面在处理的过程中可以按如下的要求或方法来处理:
1、平面度
当气垫浮起时,地面与气垫之间的摩擦力非常低。如果地面凹凸不平,气垫车可能无法正常行走,因此地面应该按照下表所示的平面度要求进行处理。
测量距离 | 0.1m | 1m | 4m | 10m | 15m |
高度查 | ≤2mm | ≤4mm | ≤10mm | ≤12mm | ≤15mm |
2、倾斜度
底板的倾斜度非常重要,尤其是搬运重载的时候。地面大的容许倾斜度为0.1°,否则气垫车与负载可能会因为重力而滑动。
3、阶梯

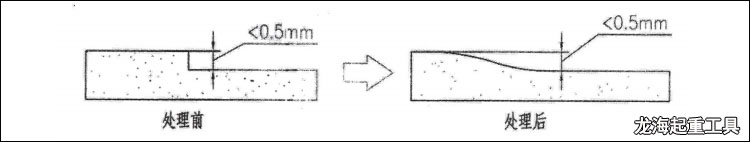

阶梯高度如果超过0.5mm就必须磨平,棱角处必须光滑,具体处理方法如下图:
4、裂缝

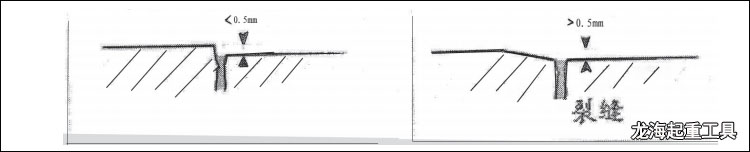

理想的地面是无缝地面,不过地面一般都会有一个明显的缺点:常常会出现裂缝。这些裂缝有可能导致气体从气囊下面泄露出去,结果使气压平衡系统遭到了破坏,无法在进行运输了,必须用环氧树脂或者类似的材料填平裂缝。如果裂缝直接存在着大于0.5mm的高度差,就必须对裂缝进行打磨,如下图:
5、伸缩缝

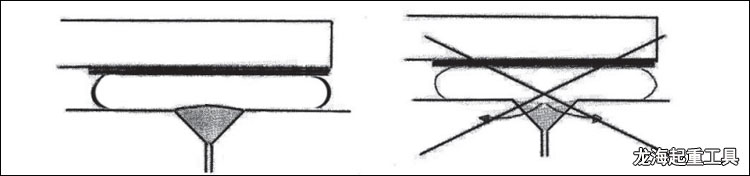

由于施工条件或其他方面的原因,地面的伸缩缝往往不可避免,在处理伸缩缝时填充材料的肖氏硬度为80或以上,可以抵抗5bar的压力,如用Bostik FC2640或者类似的材料来修补,为了使处理后的伸缩缝能够承受巨大的压力,并且使伸缩缝的棱边不被损坏,应将伸缩缝的棱边设计成90°角。为了减少伸缩缝处的空气消耗量,应对这些地面填充成略微向外的凸拱形。不允许表面呈凹拱形,原因是气垫无法紧贴在凹拱形的表面上。
6、其他说明
当气垫车工作时,地面必须是干燥的。如果地面有水或者其他液体,气垫车的驱动轮与地面的摩擦力就会大大的减小,导致气垫车可能会在地面上滑行,不受驱动轮控制,由此可能会使周围的人员受到伤害或者使周围的设备遭到破坏。

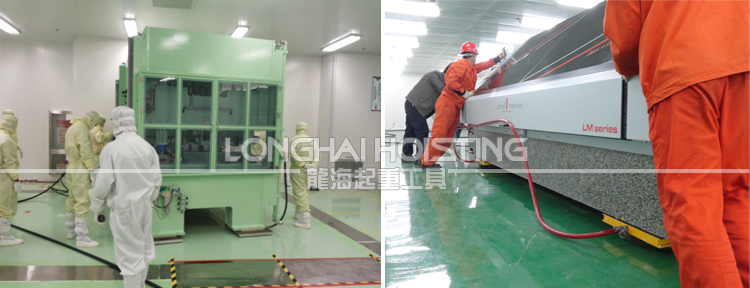

三、悬浮气垫搬运车使用图:
悬浮气垫搬运车多应用于无尘车间、净化车间、洁净室、实验室等对地面要求较高的场合。
