LX日本FUJI铝合金卷扬机

LX日本FUJI铝合金卷扬机

品  牌:日本FUJI品牌

型  号:LX铝合金卷扬机

规  格:1500kg~2500kg

公司名称:日本FUJI

保质周期:12个月

价  格: ¥电议 /台

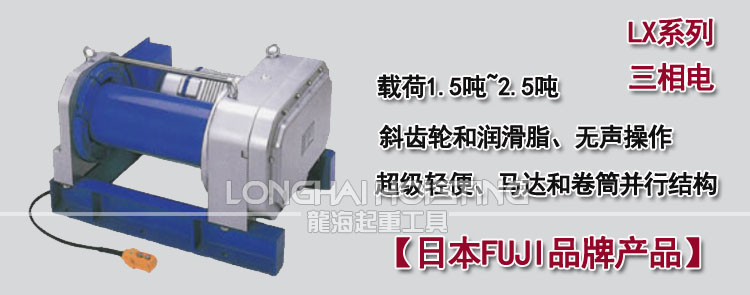

  • 日本FUJI LX铝合金卷扬机



      烟台开发区龙海起重工具有限公司销售日本富士制作所生产FUJI铝合金卷扬机:LX铝合金卷扬机具有轻便、紧凑的特点,是TX系列大型化产品,适用1.5吨~2.5吨的重型作业,采用三相电200V,可根据需求特殊定制。



    产品说明

    日本FUJI LX铝合金卷扬机介绍:

    * 日本FUJI LX铝合金卷扬机滚筒的D/d为14倍以上(相当于起重机结构规格的M3)

    * 日本FUJI LX铝合金卷扬机轻便、马达和卷筒并行结构

    * 日本FUJI LX铝合金卷扬机采用螺旋齿轮和润滑油,噪音低

    * 日本FUJI LX铝合金卷扬机采用低成本的直接操作系统(只有400和500型号);KLIXON继电器和热继电器双面保护,以及非直接操控(只用600和700型号)



    使用案例

    日本FUJI LX铝合金卷扬机应用:

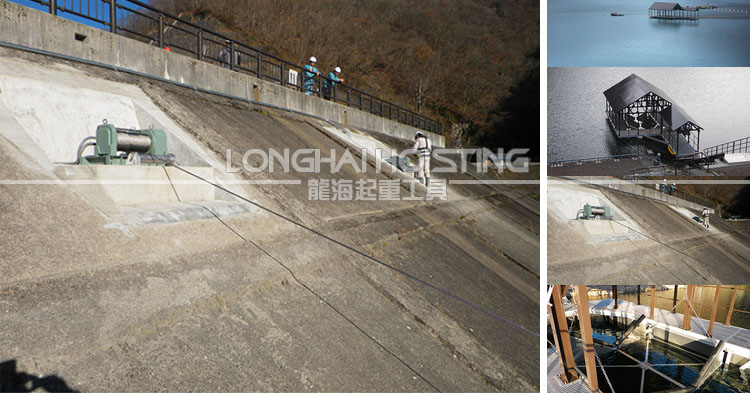

    下图为日本FUJI LX铝合金卷扬机,LX-615铝合金卷扬机应用案例,使用原因为大坝湖的水位不是恒定的,而是根据一天的变化而波动。 为了应对水位的波动,将船舶和浮码头停泊在湖面,使用浮式设备时,将其拉到岸边:

    日本FUJI LX铝合金卷扬机应用



    日本FUJI TX铝合金卷扬机保质承诺
    日本FUJI LX铝合金卷扬机为日本FUJI原装进口产品,保质1年,我公司承诺凡是客户在我公司订购的进口类产品均为原装正品,绝不存在拆件货,换件货,假冒品牌产品,凡客户从我公司订购日本FUJI产品如收到货物时发现有拆件货,换件货,假冒、假货仿货均以100倍金额赔偿。



    相关资料:

    分类:铝合金卷扬机(包含该品牌所有铝合金卷扬机详细介绍)

    产品:TX铝合金卷扬机(三相电200V、载荷180kg~1000kg)

  •

    技术参数

    日本FUJI LX铝合金卷扬机

    型号 LX- 415 LX- 420 LX- 425 LX- 515 LX- 520 LX- 525
    荷重
    (kg)
    50
    Hz
    60
    Hz
    一层 1500 2000 2500 1500 2000 2500
    标准层 (3)1500 (3)2000 (3)2500 (3)1500 (3)2000 (3)2500
    顶层 (4)1353 (4)1818 (4)2254 (4)1353 (4)1818 (4)2254
    卷筒速度(m/min) 50
    Hz
    一层 2.7 2.1 1.7 3.7 2.7 2.3
    标准层 (3)3.5 (3)2.6 (3)2.2 (3)4.7 (3)3.4 (3)2.9
    顶层 (4)3.9 (4)2.9 (4)2.4 (4)5.2 (4)3.7 (4)3.2
    60
    Hz
    一层 3.3 2.5 2.0 4.4 3.3 2.7
    标准层 (3)4.2 (3)3.1 (3)2.6 (3)5.6 (3)4.1 (3)3.5
    顶层 (4)4.7 (4)3.4 (4)2.9 (4)6.2 (4)4.5 (4)3.9
    绕线长度(m) 一层 21.0 23.1 20.6 21.0 23.1 20.6
    标准层 (3)71.7 (3)78.0 (3)70.4 (3)71.7 (3)78.0 (3)70.4
    顶层 (4)101.4 (4)109.8 (4)99.6 (4)101.4 (4)109.8 (4)99.6
    线缆直径 φ14 φ16 φ18 φ14 φ16 φ18
    电机 型号 全封闭自冷式电机
    输出 1.5kW 2.2kW
    级数 4P
    额定电压/电流 三相电
    380V
    50Hz 3.5A
    三相电
    380V
    50Hz 4.7A
    绝缘 F级
    操控开关 按钮开关(24VAC)
    电路保护 热继电器
    电源线,操控线 2mm2×4plys×2m/0.75mm2×4plys×3m
    製品質量(kg) 230 330 337 233 333 340





    型号 LX- 615 LX- 620 LX- 625 LX- 715 LX- 720 LX- 725
    荷重
    (kg)
    50
    Hz
    60
    Hz
    一层 1500 2000 2500 1500 2000 2500
    标准层 (3)1500 (3)2000 (3)2500 (3)1500 (3)2000 (3)2500
    顶层 (4)1353 (4)1818 (4)2254 (4)1353 (4)1818 (4)2254
    卷筒速度(m/min) 50
    Hz
    一层 6.5 4.9 4.0 9.3 7.0 5.7
    标准层 (3)8.3 (3)6.1 (3)5.1 (3)11.9 (3)8.7 (3)7.3
    顶层 (4)9.2 (4)6.7 (4)5.7 (4)13.2 (4)9.6 (4)8.1
    60
    Hz
    一层 7.8 5.8 4.8 11.1 8.3 6.8
    标准层 (3)9.9 (3)7.3 (3)6.1 (3)14.1 (3)10.4 (3)8.7
    顶层 (4)11.0 (4)8.0 (4)6.8 (4)15.6 (4)11.4 (4)9.7
    绕线长度(m) 一层 21.0 23.1 20.6 21.0 23.1 20.6
    标准层 (3)71.7 (3)78.0 (3)70.4 (3)71.7 (3)78.0 (3)70.4
    顶层 (4)101.4 (4)109.8 (4)99.6 (4)101.4 (4)109.8 (4)99.6
    线缆直径 φ14 φ16 φ18 φ14 φ16 φ18
    电机 型号 全封闭自冷式电机
    输出 3.7kW 5.5kW
    级数 4P
    额定电压/电流 三相电
    380V
    50Hz 7.9A
    三相电
    380V
    50Hz 12A
    绝缘 F级
    操控开关 按钮开关(24VAC)
    电路保护 KLIXON继电器和热继电器
    电源线,操控线 5.5mm2×4plys×2m/0.75mm2×4plys×3m
    自重(kg) 260 360 367 262 362 369

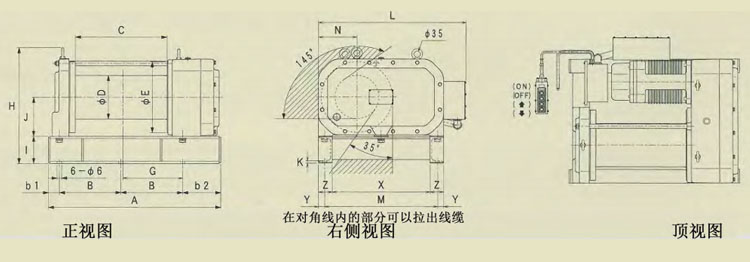

    LX系列铝合金卷扬机尺寸图

    1・・・LX-415/515  2・・・LX-615/715  3・・・LX-420/520/425/525  4・・・LX-620/720/625/725


      A B b1 b2 C D E F G H I J K L M N X Y Z
    1 875 326.5 53 169 500 φ189 φ305 φ18 331 551 125 186 8 630 538 167 468 30 65
    2 875 326.5 53 169 500 φ189 φ305 φ18 331 551 125 186 8 663 538 167 468 30 65
    3 940 336 60 208 500 φ240 φ390 φ24 335 637 150 215 12.5 721 619 210 535 33 75
    4 940 336 60 208 500 φ240 φ390 φ24 335 637 150 215 12.5 753 619 210 535 33 75




    注:因日本FUJI LX铝合金卷扬机产品不断升级,如有参数变动,恕不另行通知,以实物为准。
