卷扬机

相关产品

FE型FUJI铝合金卷扬机

FE型FUJI铝合金卷扬机

品  牌:日本FUJI品牌

型  号:FE系列

规  格:180kg~2400kg

公司名称:日本FUJI

保质周期:12个月

价  格: ¥电议 /台

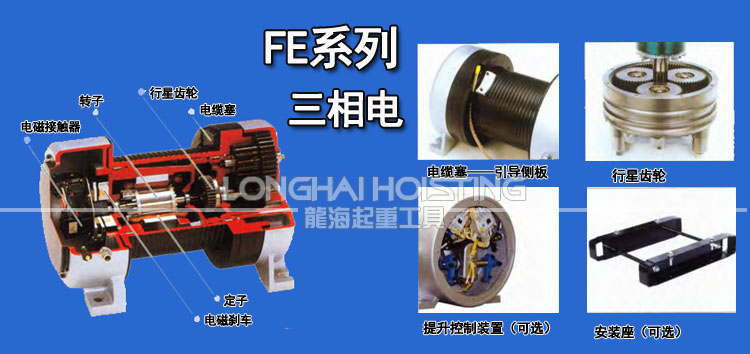

  • FE系列铝合金卷扬机图

        FE系列铝合金卷扬机为日本FUJI品牌,采用一体型大直径卷筒,三相电,烟台开发区龙海起重工具有限公司销售。

    产品说明

    *FE铝合金卷扬机配备控制电路,产品设计紧凑,通过大直径的开槽卷筒及独特的止线栓保护线缆,可360度卷绕线缆。
    *FE铝合金电动卷扬机通过行星齿轮减速,因安装行星齿轮。
    *日本FUJI铝合金卷扬机电动机是F型绝缘(高允许温度155℃),因此比E型绝缘的普通电机更耐热(129℃)。
    *FE三相电铝合金卷扬机电机的控制由电磁刹车间接操作,连接限位开关,可以容易的完成,此外,标配有热继电器,以防止电机烧坏,400V的也可以实现。
    *FE型FUJI电动绞盘配备电磁刹车,电磁刹车通过了30万次室内测试,绞盘的维修因而变得简单。制动盘是非石棉材质制成,环保洁净,可以通过逆变器调整速度。
    *FE铝合金卷扬机可选用提升控制装置,可以在指定位置停止绞盘(上面/底部),在一层线缆缠绕内。该装置被安装在卷扬机的主框架及其他电气元件上。

    使用案例

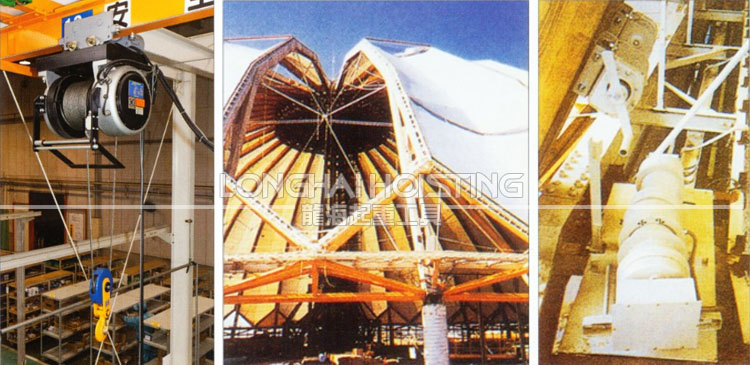

    FE系列铝合金卷扬机案例图

         FE铝合金卷扬机可与电动跑车、手拉跑车和手推跑车一起,被用作电动葫芦。同时可以应用于奥运会升国旗、卸料机、干燥消防软管、提升特别的手脚架、防鸟窗帘和在穹顶吊装设备和网等。



    FE型FUJI铝合金卷扬机保质承诺
    FE型FUJI铝合金卷扬机为日本FUJI原装进口产品,保质1年,我公司承诺凡是客户在我公司订购的进口类产品均为原装正品,绝不存在拆件货,换件货,假冒品牌产品,凡客户从我公司订购日本FUJI产品如收到货物时发现有拆件货,换件货,假冒、假货仿货均以100倍金额赔偿。

    产品分类:卷扬机


  • 技术参数

    FE型FUJI铝合金卷扬机参数:

    型号 FE-150N FE-300N FE-250H FE-500N FE-1000N FE-1000W FE-2000N
    荷重
    (kg)
    50
    Hz
    一层 180 360 300 600 1200 1200 2400
    标准层 (3) 161 (2) 334 (4) 254 (3) 522 (2) 1102 (2) 1102 (2) 2217
    顶层 (5) 146 (4) 294 (7) 220 (5) 462 (4) 948 (4) 948 (3) 2061
    60
    Hz
    一层 150 300 250 500 1000 1000 2000
    标准层 (3) 134 (2) 279 (4) 211 (3) 435 (2) 918 (2) 918 (2) 1848
    顶层 (5) 122 (4) 245 (7) 183 (5) 385 (4) 790 (4) 790 (3) 1717
    卷绕速度
    (m/min)
    50
    Hz
    一层 18.5 9.0 30.5 16.0 9.0 9.0 13.0
    标准层 (3) 20.6 (2) 9.7 (4) 36.0 (3) 18.4 (2) 9.8 (2) 9.8 (2) 14.1
    顶层 (5) 22.7 (4) 11.0 (7) 41.5 (5) 20.8 (4) 11.4 (4) 11.4 (3) 15.1
    60
    Hz
    一层 22.0 10.5 36.5 19.5 11.0 11.0 15.5
    标准层 (3) 24.5 (2) 11.3 (4) 43.1 (3) 22.4 (2) 12.0 (2) 12.0 (2) 16.8
    顶层 (5) 27.0 (4) 12.9 (7) 49.7 (5) 25.3 (4) 13.9 (4) 13.9 (3) 18.1
    卷绕长度
    (m)
    一层 19.6 15.1 22.9 18.5 15.7 23 31.3
    标准层 (3) 62.3 (2) 31.3 (4) 99.8 (3) 59.6 (2) 32.8 (2) 48 (2) 65.2
    顶层 (5) 109 (4) 67 (7) 189 (5) 106 (4) 71 (4) 104 (3) 101
    线缆直径 φ6 φ8 φ8 φ10 φ12 φ12 φ18
    电机 型号 全封闭自冷式电机
    输出 0.75kW 2.2kW 7.5kW
    极数 4P 6P
    额定电压/电流 三相电
    380V/50Hz
    1.9A
    三相电
    380V/50Hz
    4.9A
    三相电
    380V/50Hz
    19.0A
    绝缘 F级
    负载小时系数 25%ED 20%ED
    制动率 150%以上
    操作 开关按钮(24VAC)
    D/d 35.0 26.7 33.2 26.8 22.6 24.3
    減速比 50.77 106.45 38.18 72.11 130.49 102.09
    自重(kg) 74 81 158 159 180 209 710


    附件

    型号 FE-150N FE-300N FE-250H FE-500N FE-1000N FE-1000W FE-2000N
    电磁开关 电磁接触器&热继电器(FE-2000N配备KLIXON继电器)
    电源线 2CT 0.75mm2×4plys×3m 2CT 2mm2×4plys×3m 2CT 14mm2×4plys×3m
    操控线 2CT 0.75mm2×4plys×5m 2CT  2mm2×4plys×5m
    操控开关 防水按钮开关(250V*5A)

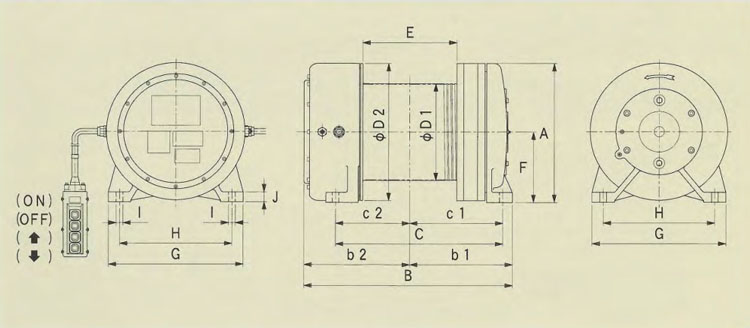

    FE系列铝合金卷扬机尺寸图

    型号 A B b1 b2 C c1 c2 D1 D2 E F G H I J
    FE-150N 278 452 208.5 243.5 356 185.5 170.5 φ204 φ275 216 140.5 270 220 φ14 18
    FE-300N 278 470 229.5 240.5 375 206.5 168.5 φ206 φ275 212 140.5 270 220 φ14 18
    FE-250H 375 561 275 286 450 249 201 φ258 φ370 256 190 360 300 φ18 27
    FE-500N 375 561 276.5 284.5 450 250.5 199.5 φ258 φ370 253 190 360 300 φ18 27
    FE-1000N 375 600 315.5 284.5 471 271.5 199.5 φ260 φ370 253 190 360 300 φ18 27
    FE-1000W 375 710 370.5 339.5 581 326.5 254.5 φ260 φ370 363 190 360 300 φ18 27
    FE-2000N 555 976 457 519 741 378 363 φ420 φ540 450 285 600 500 φ27 35

    注:因FE型FUJI铝合金卷扬机产品不断升级,如有参数变动,恕不另行通知,以实物为准。
